原标题：微信 x StarRocks：大幅提升复杂维度分析场景高并发查询能力

微信（WeChat）是腾讯公司推出的一款面向智能终端的即时通讯软件。为用户提供聊天、朋友圈、微信支付、公众平台、微信小程序等功能，同时提供生活缴费、直播等服务。微信是全国用户数最多的手机应用，每天有超过10亿人使用。服务如此大用户规模的系统，对于运维的挑战很大。传统的监控手段和思想已经无法应对如此海量的场景。微信技术架构部在充分调研之后引入了StarRocks。StarRocks凭借其灵活的分桶和物化视图等特性，高效支持了微信多维监控平台的运行。

作者：仇弈彬

微信基础监控平台后台工程师

微信监控体系背景

微信的监控体系，主要分为三个方面：

框架级监控：自建了一个非常定制化的模块调用关系监控，这部分监控包含了模块的调用链、主调、背调、调用的平均耗时以及失败等。

用户自定义指标监控：多用于用户自助上报业务情况，比如支付、商户的调用失败、微信上报消息的成功率等。这部分主要有两个平台来完成。一个是固定维度的打点监控 (ID+Key) 。用户需要自己去申请一个 ID，并且在 ID 下自己去定义 Key，但这套监控的适用范围比较有限，只能监控一些比较简单的需求，因为它只有两个维度。另一种是比较复杂的监控需求。比如需要上报每个城市、每个运营商、每个错误码的一些上报情况，这样显然两个维度是无法满足的，需要澳门十大电子游艺平台首页引入一套 OLAP 监控体系，也就微信多维监控。

微信内部在建设云原生可观测性平台：主要包括一些 Traces、Metrics、Logs，基于 OpenTelemetry 标准。

本文主要介绍 StarRocks 在微信多维监控平台的应用。

多维监控平台原架构及挑战

微信多维监控平台是一套基于多个维度灵活自助分析的 OLAP 监控体系。关于微信多维监控平台，主要有以下三个比较重要的概念。

协议，也就是用户自定义的监控表，它主要包含两个重要的信息。一个是维度，是支持分组过滤和聚合的字段。比如监控一些模块的调用情况，那么模块和 API 就是它的维度。另一个是指标，指标可以通过 Sum, Max, Min, Unique Count 等聚合。

视图，基于监控表的维度和指标，可以对它们进行排列组合，排列出各种各样的时间曲线，从而构成监控视图供业务方进行问题的查询和定位。

异常检测平台，对指标下的一个或多个维度组合的时间序列曲线，通过算法、阈值、波动检测数据异常，从而帮助业务及时发出告警，让业务及时关注自己的指标有没有出现异常。

业务规模

多维监控平台整体业务规模：

协议：3000 多个协议，也就是对应 3000 多个维度表。

数据量：维度表的原始数据量非常大，峰值数据达到33亿条/min ，3万亿/天。

并发量：异常检测平台调用，最高33w/min 的调用峰值。

业务特点

微信多维监控平台主要面对的业务特点有以下几个特点：

基于以上三个特点，需求如下：

原有架构

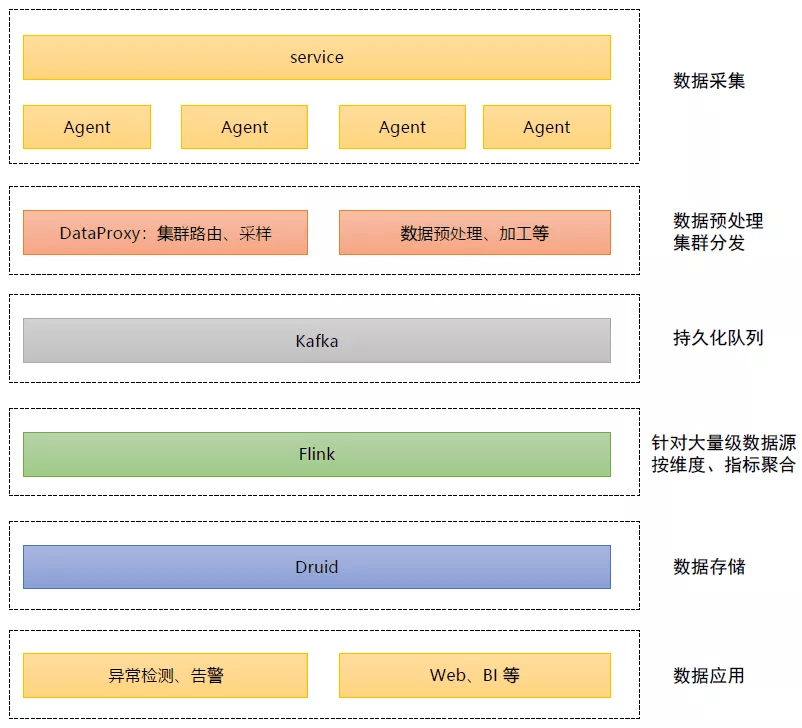

监控平台的协议非常多，数据场景也是多种多样。可以按两个维度分为四类：一是以数据量的大小来分，也就是它上报的原始数据量大概有多少。二是每分钟的维度复不复杂，就是有多少个维度排列组合。两个维度组合后就有了四种分类，小的维度组合+比较少的数据量，这部分占大多数；小的维度组合+大的数据量；维度组合复杂+少的数据量；维度组合复杂+大的数据量。面对这些数据场景，此前的架构如下图：

业务通过共享内存，把数据写入共享内存中，然后 Agent 会一直轮询这个共享内存的数据，再异步推给中控的 Proxy ，由它进行采样、路由的操作。同时会在预处理层进行数据的预处理、加工等，把预处理后的数据发给持久化的 Kafka 队列。Kafka 队列中一小部分数据会被 Druid 直接消费。大部分的数据，会通过 Flink 进行预聚合，Flink 会以每6秒的粒度把明细数据进行聚合，然后重新写回 Kafka 供 Druid 消费。Druid 的数据通过数据层把它的数据查询出来，提供给 Web，后续提供给异常检测做告警处理。

痛点分析

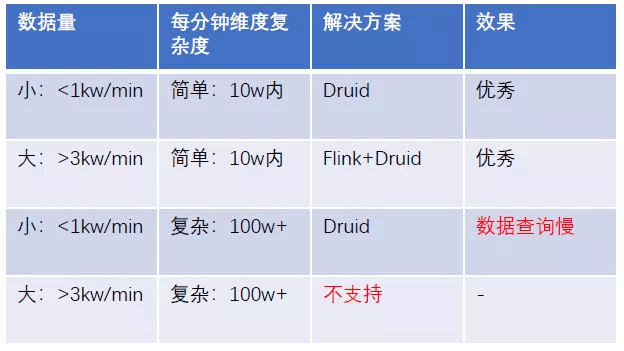

基于上述四种数据场景，在原有的架构中：

• 简单的维度组合+小的数据量，可以用 Druid 直接解决。
• 简单的维度组合+大的数据量，比如每分钟协议上报量大于 3000万 ，但是它的维度组合也会相对简单，比如只有 10万 的维度组合，也可以通过 Flink 对它进行提前的预聚合处理，再导入 Druid。
• 复杂的维度组合+小的数据量，比如它每分钟有 100万、1000万 甚至上亿这种量级的维度组合，直接用 Druid 处理会发现，它的数据查询是非常慢。
• 复杂的维度组合+大的数据量，现有的手段无法解决这类问题。

微信监控平台作为Dr澳门十大电子游艺平台首页uid的重度用户，在 Druid在使用过程中存在的以下的痛点：

因此我们尝试引入其他的 OLAP 平台。在调研过程中，我们对 StarRocks 进行了充分的调研和验证。StarRoc澳门十大电子游艺平台首页ks 的优势有以下四点：

StarRocks 性能测试

选型过程中我们使用了平台真实的数据和场景对StarRocks的各项能力进行了测试。

数据导入能力测试

测试过程中使用真实的线上数据，通过使用 Kafka RoutineLoad 导入 JSON 数据格式。

机器配置：单机 48 物理核，超线程 96 核 (8255C)，192G 内存，16T NVMeSSD ；5 台机。

数据源（线上真实数据）：导入速度是 5kw/min ，平均 1KB/条(JSON) 。

测试过程：先把数据先导入 Kafka ，积累一定时间再启动消费，有助于压测 StarRocks 最大接入能力。

主要配置：routine_load_task_consume_second = 30 ；routine_load_task_timeout_second = 60；max_batch_rows = 20,000,000；desired_concurrent_number = 5。

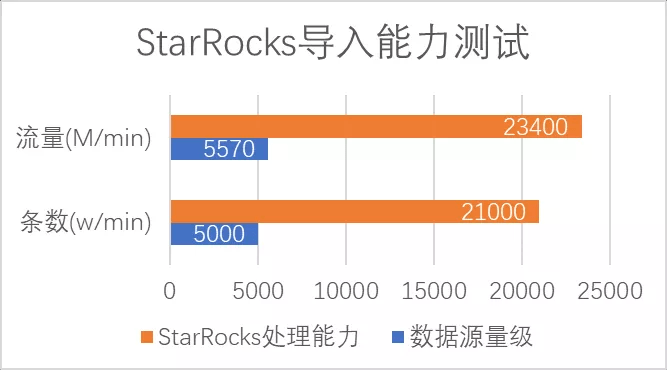

测试结果：StarRocks 的表现还是非常优秀的。通过上图可以看到，数据源导入量大概是 5000万/min ，但实际上 StarRocks 的消费能力可以达到 2.1亿/min ，这个数据远高于 Kafka 的写入速度，也完全符合我们对数据接入能力的要求。

StarRocks 和 Druid 的查询测试对比

机器配置：单机48物理核，超线程96核(8255C)，192G内存， 16T NVMeSSD；5 台机。

基数：高基数维度协议是维度排列基数（排除时间维）1.15kw。

版本：StarRocks 1.18.1；Druid 0.20.0。

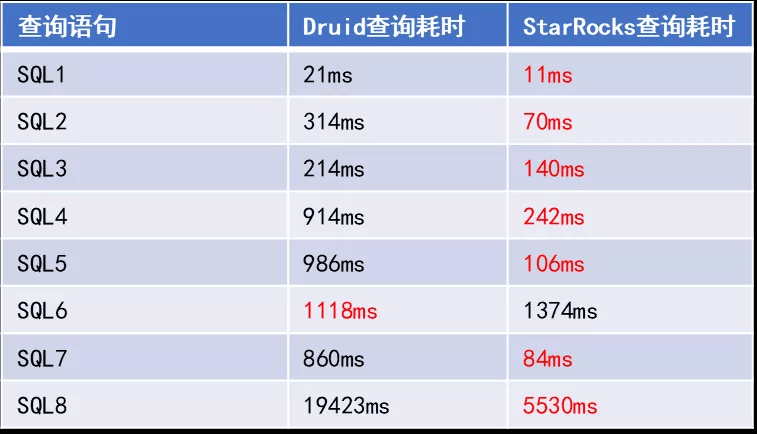

低并发测试结果：

StarRocks 和 Druid 在低并发环境下，选取 4 个时间序列 SQL 和4 个普通维度 TopN SQL 。每次查询进行 5 次，取平均值。对于优化方面，Druid 会全维度建立 RollUp ，StarRocks 会建立物化视图。

整体表现如上表，可以看到有7个在低并发环境下 StarRocks 是优于 Druid 的，而这部分的数据特点就是维度比较复杂。针对于一个慢查询，也就是对于它高基维度分桶下的 TopN 查询，StarRocks 表现非常优异：5s 完成，Druid 需要 20s 左右。所以，在低并发环境下，StarRocks 的性能相对于 Druid 有比较大的提升。

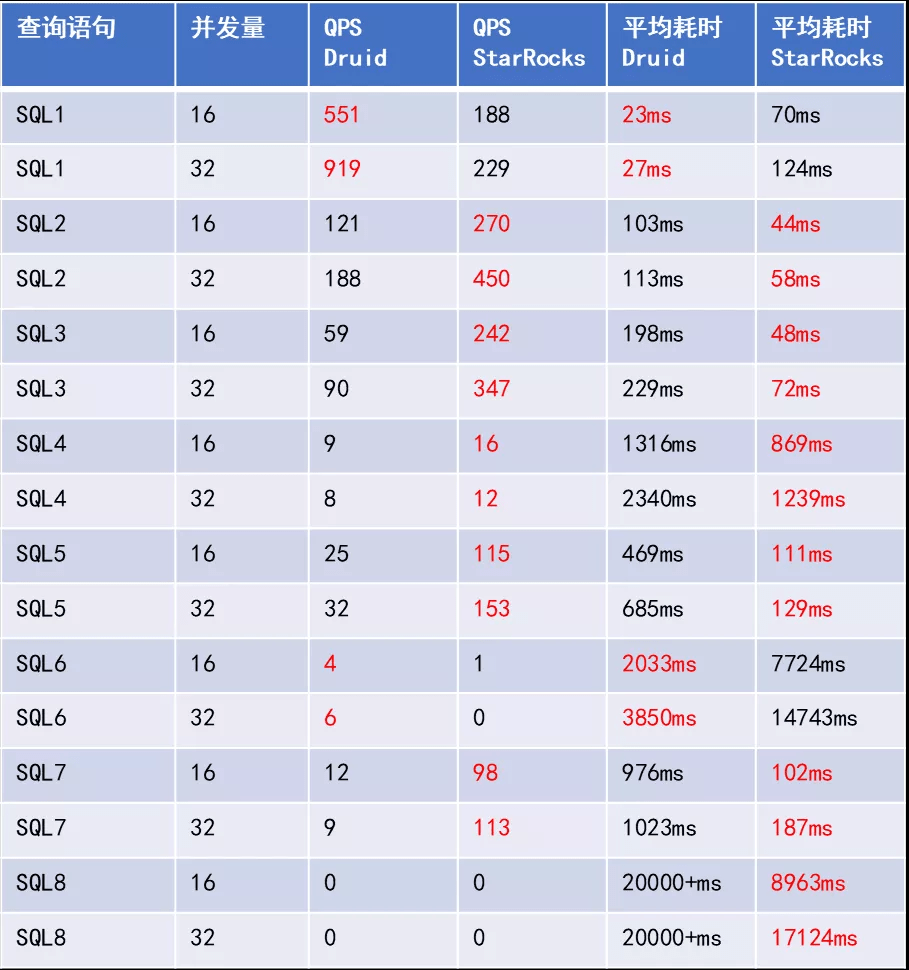

高并发测试结果：

StarRocks 和 Druid 在高并发环境下，还是之前的 8 个 SQL ，分别采用 16 和 32 并发的情况去测试整体的 QPS 和平均耗时，数据如上表。我们可以看到在 16 次查询中，StarRocks 12 次平均耗时优于 Druid ，而且 16 次测试中，StarRocks 的 10 次 QPS 测试高于 Druid ，2 个慢查询 Druid 和StarRocks 都无法在高并发环境下完成。

结论：对于复杂协议，StarRocks 凭借着灵活的分桶和物化视图等特性，在相对高并发环境下表现出了高于 Druid 的性能。同时我们也发现 StarRocks 的并发能力和 CPU 强相关，CPU 使用率过高性能会降低，Druid 相对会更稳定。

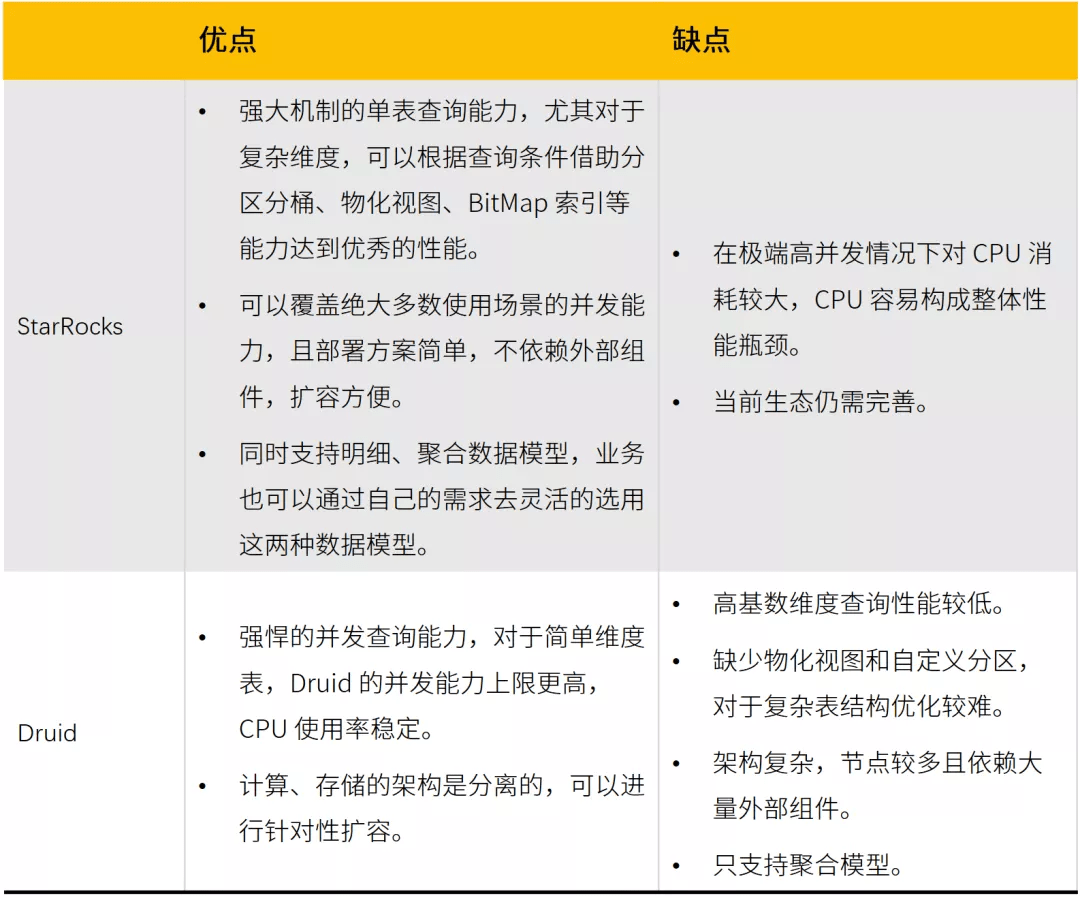

经过测试，对比 StarRocks 与 Druid 的优劣势。

StarRocks在微信监控中的成果

现在在微信监控体系中，整体的架构如上图。在计算和存储层， StarRocks 和 Druid 同时作为平台的存储和计算引擎。

目前 StarRocks 在微信多维监控平台，对于复杂维度的协议分析场景表现出了强于 Druid 的性能。所以我们已经将部分维度复杂协议的实时计算和存储从 Druid 迁移至 StarRocks ，总体迁移了 澳门十大电子游艺平台首页9 个协议，覆盖了微信支付、视频号、微信搜一搜、微信安全等产品。

StarRocks 接入的数据量峰值已经达到了7kw/min ，600亿/天 的原始数据。通过 StarRocks ，协议的平均查询耗时从 1200ms 优化到了 500ms 左右，对于慢查询的耗时，从 20s 优化到了 6s。

总结与展望

在微信多维监控平台，拥有数以千计的数据源，每个数据源都有各自的特点。在实践中，Druid 和 StarRocks 在不同的场景下都各有所长。StarRocks 的优秀性能帮助我们解决了很多在原有 Druid 架构体系下较难解决的问题。未来我们也会持续保留这两个 OLAP 引擎作为我们的主力存储和计算引擎，同时我们也会积极探索 StarRocks 在更多场景下的应用。

后续我们期望 StarRocks 在高并发，CPU 高负载的场景有进一步的性能提升。未来发布的存储和计算分离版本，也会在系统稳定性上带来更大的改进。我们相信 StarRocks 未来会飞的更高。返回搜狐，查看更多
